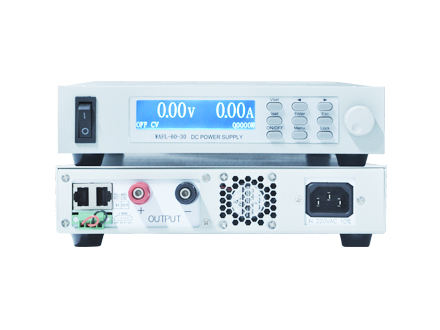

可调直流电源（1U半宽）

简要描述：AFL系列采用超薄的设计，更高的功率密度以及运行效率；有源功率因数校正设计（选择），减小无功产生的浪费；宽输出电压电流范围下稳定工作，CV／CC／CP三环工作，

基础信息

产品型号

AFL系列

厂商性质

源头工厂

发布时间

2025-08-07

浏览次数

产品分类

PRODUCT CLASSIFICATION

新闻资讯

News Center

详细介绍

AFL系列采用超薄的设计，更高的功率密度以及运行效率；有源功率因数校正设计（选择），减小无功产生的浪费；宽输出电压电流范围下稳定工作，CV／CC／CP三环工作，自动切换工作模式；电源支持并机功串扩展功能，方便使用；具有OVP、OCP、OPP、OTP、SCP多种保护模式，并且软硬件双重保护设计，保证电源可靠运行，支持多种通讯接口，满足更多应用场合；内置光伏电池板摸摄功能，以及汽车电子测试波形。

1U半宽可调直流电源产品特点

* 使用常规1U半宽19英寸机架式；

* 电压输出范围： 0~1000V(可定制更高电压）；

* 电流输出范围： 0~100A(可定制更高电流）；

* 高精度4位半LCD液晶显示屏，支持中英文显示；

* 模拟量输入编程功能，可分别控制电压、电流(用户可选5V/10V、4-20mA)；

* 外部ON/OFF控制端口，故障信号输出（故障为5V高电平，否则为低电平）；

* 强大灵活的程序编辑功能输出，可构成直流脉冲电源；

* 具有宽范围电压远端补偿能力；

* 支持电压监视输出和电流监视输出；

* 过压保护、过流保护、过温度保护等全方位保护功能；

* 标配RS485（默认）或RS232通讯接口（LAN、GPIB选配），支持标准SCPI、MODBUS通讯协议；

* 智能风扇控制，风扇寿命更长，噪音更小；

* （选配）支持恒功率输出；

* （选配）主从并联/串联操作模式，扩展输出功率。

技术参数

输入特性	输入电压/频率		单相220Vac±10% ±10%50Hz±10Hz
	效率		85%-88%
	功率因数		1.5KW以内（0.99选装）
	浪涌电流		<5A
直流输出	电压		最小设定电压不超过额定输出电压的 0.2%至额定值可调
	电流		最小设定电流不超过额定输出电流的 0.2%至额定值可调
恒压模式	最大输入调整率		≤0.2%额定值
	最大负载调整率		≤0.5%额定值
	时漂		≤0.5%额定值（因连续工作时间大于8小时时引起的输出电压变化率）
	温漂		≤0.5%额定值／℃（由环境温度引起的输出电压变化率）
	纹波（rms）		有效值≤0.5%额定值(FS)
	输出电压响应时间（ms）	上升0-额定值	<0V60V：80ms、60V~300V：<120ms、600V：<250ms
		空载下降	1U机型1000ms-5000ms、2U和3U机型3000ms-10s
		满载下降	1U机型250ms、2U和3U机型500ms
	暂态响应时间		输出电压恢复到额定输出电压的0.5%以内的时间；输出电流的变动值为额定的10-90%；输出电压设置范围：10-100%； ≤100V机型：8ms，＞100V机型：10ms。
恒流模式	最大输入调整率		≤0.2%额定值（因输入电压变化+10%-90%范围内引起输出电流变化率）
	最大负载调整率		≤0.5%额定值（因负载自10%-90%范围变化时，引起的输出电流变化率）
	时漂		≤0.5%额定值（因连续工作时间大于8小时时引起的输出电流变化率）
	温漂		≤0.5%额定值／℃（由环境温度引起的输出电流变化率）
	纹波（rms）		有效值≤±1%额定值(FS)
指示精度	电压表		4位半LCD，调节分辨率一个字，误差≤0.2%额定值(FS)
	电流表		4位半LCD，调节分辨率一个字，误差≤0.5%额定值(FS)
模拟编程选配	电压电流编程精度		额定输出 0-100%（可选择电压：0-5V/0-10V）,精度和线性是额定输出值的±0.5%
	电压电流回读精度		可选监测电压 0-5V 或 0-10V，精度 1%
	故障信号		4-5V（异常）， 0V（正常），输出阻抗 200Ω
通信	标配RS485（默认）或RS232 波特率：可设最大115200（默认9600）

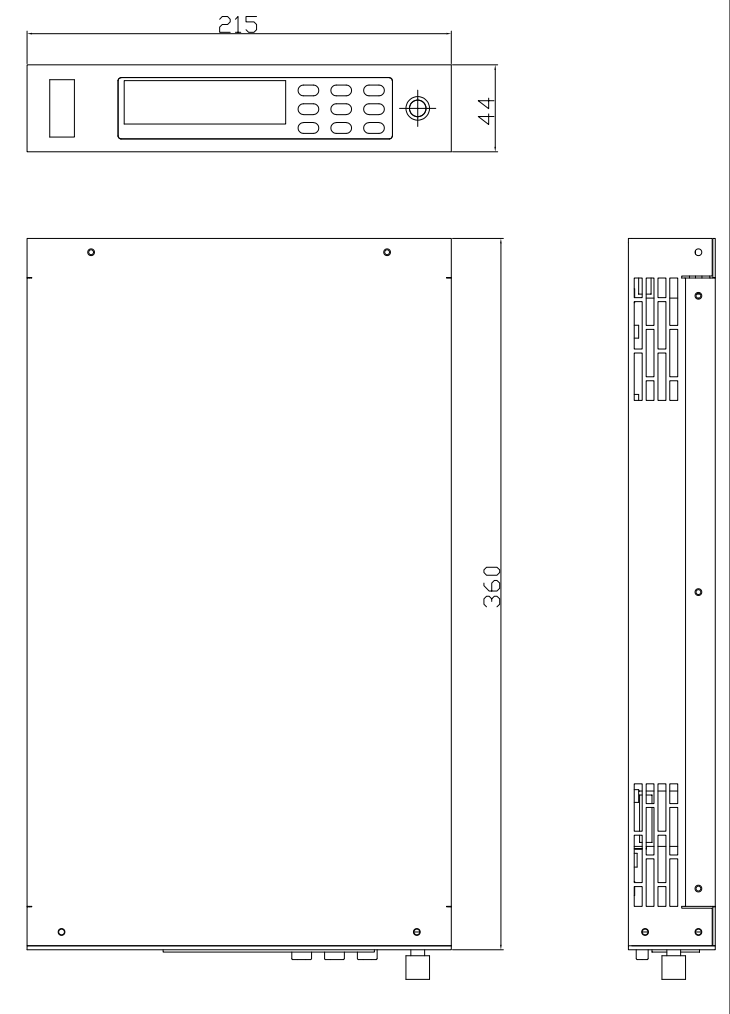

产品尺寸	深宽高（mm）		36021544（含脚垫高10mm）注：深360mm不含电位器、不含输出接线端，如包含，深为：390mm
重量	含纸箱的毛重		7KG

规格型号

型号	电压（V）	电流（A）	功率（W）	输入电压（VAC）	接口
AFL-1520	15	20	300	单相220	RS485（默认）\RS232
AFL-1530	15	30	450	单相220	RS485（默认）\RS232
AFL-1550	15	50	750	单相220	RS485（默认）\RS232
AFL-1560	15	60	900	单相220	RS485（默认）\RS232
AFL-1580	15	80	1200	单相220	RS485（默认）\RS232
AFL-15100	15	100	1500	单相220	RS485（默认）\RS232
AFL-3010	30	10	300	单相220	RS485（默认）\RS232
AFL-3020	30	20	600	单相220	RS485（默认）\RS232
AFL-3030	30	30	900	单相220	RS485（默认）\RS232
AFL-3040	30	40	1200	单相220	RS485（默认）\RS232
AFL-3050	30	50	1500	单相220	RS485（默认）\RS232
AFL-3060	30	60	1800	单相220	RS485（默认）\RS232
AFL-5030	50	30	1500	单相220	RS485（默认）\RS232
AFL-6025	60	25	1500	单相220	RS485（默认）\RS232
AFL-905	90	5	450	单相220	RS485（默认）\RS232
AFL-9010	90	10	900	单相220	RS485（默认）\RS232
AFL-9020	90	20	1800	单相220	RS485（默认）\RS232
AFL-10015	100	15	1500	单相220	RS485（默认）\RS232
AFL-1205	120	5	600	单相220	RS485（默认）\RS232
AFL-12010	120	10	1200	单相220	RS485（默认）\RS232
AFL-12015	120	15	1800	单相220	RS485（默认）\RS232
AFL-1505	150	5	750	单相220	RS485（默认）\RS232
AFL-15010	150	10	1500	单相220	RS485（默认）\RS232
AFL-3005	300	5	1500	单相220	RS485（默认）\RS232
AFL-5003	500	3	1500	单相220	RS485（默认）\RS232
AFL-6002.5	600	2.5	1500	单相220	RS485（默认）\RS232
AFL-6003	600	3	1800	单相220	RS485（默认）\RS232
AFL-9002	900	2	1800	单相220	RS485（默认）\RS232
AFL-10001	1000	1	1000	单相220	RS485（默认）\RS232
