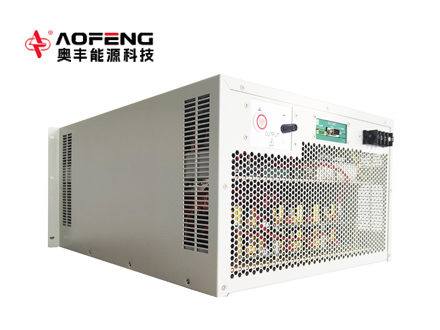

20KV300mA高压直流电源

简要描述：AFL系列20KV300mA高压直流电源采用6U尺寸设计，更高的功率密度以及运行效率；有源功率因数校正设计（选择），减小无功产生的浪费；宽输出电压电流范围下稳定工作，CV／CC／CP三环工作，自动切换工作模式；

基础信息

产品型号

厂商性质

发布时间

2026-03-30

浏览次数

产品分类

PRODUCT CLASSIFICATION

新闻资讯

News Center

详细介绍

AFL系列20KV300mA高压直流电源采用6U尺寸设计，更高的功率密度以及运行效率；有源功率因数校正设计（选择），减小无功产生的浪费；宽输出电压电流范围下稳定工作，CV／CC／CP三环工作，自动切换工作模式；电源支持并机功串扩展功能，方便使用；具有OVP、OCP、OPP、OTP、SCP多种保护模式，并且软硬件双重保护设计，保证电源可靠运行，支持多种通讯接口，满足更多应用场合；内置光伏电池板摸摄功能，以及汽车电子测试波形。

20KV300MA高压直流电源技术参数

产品规格/型号	产品名称
AFL-DC20KV300mA	高压直流电源
1、输入输出	输入：AC380V±10% 50Hz±10%；输出：最高电压DC20kV；最大电流300mA
2、稳压精度	源效应：≤0.3%额定值（输入电源电压变化±10%时引起的输出电压变化率，输出为最高电压，最大电流时测量）时漂：≤0.2%额定值（由于电源连续工作时间大于8小时时引起的输出电压变化率）温漂：≤0.03%额定值/℃（由于在电源使用环境温度范围内，由环境温度变化引起的输出电压变化率）负载效应：≤0.2%额定值（由于输出电流从零至额定值变化时引起的输出电压变化率）
3、稳流精度	源效应：≤0.3%额定值（输入电源电压变化由±10%时引起的输出电压变化率。输出为最高电压，最大电流时测量）时漂：≤0.3%额定值（由于电源连续工作时间大于8小时时引起的输出电流变化率）温漂：≤0.05%额定值/℃（由于在电源使用环境温度范围内，由环境温度变化引起的输出电流变化率）负载效应：≤0.3%额定值（由于输出电压从零至额定值变化时引起的输出电流变化率）
4、纹波（r.m.s）	≤0.3%（输出为最高电压，最大电流时测量）
5、效率	≥ 90%
6、输出电压调节范围	近似0 ～20KV连续可调
7、输出电流调节范围	近似0 ～300mA连续可调
8、输出电压、电流显示方式	LCD数码显示
9、输出电压、电流显示分辨率	1V; 0.01mA
10、输出电压、电流设定	旋转编码器+按键设定
11、预置功能	可预置输出电压值、电流值和过压保护值；
12、智能化计算机控制功能	程控：通过RS485接口与PC机直接连接，通过专用软件控制输出电压电流值，并可在电脑上实时监视电源的工作状态，以准确掌握负载特性。
13、保护方式	1）短路、过压、过热保护，有相应的故障指示；2）对主变压器、IGBT模块、整流二极管进行散热风扇降温。
14、工作方式	满载连续工作
15、显示误差	电压表≤ 0.1%±1个字（计量范围10％~100％额定值）电流表≤ 0.3%±1个字（计量范围10％~100％额定值）
16、机箱尺寸	430264550（宽高深mm）
17、其他	1）使用场所：室内使用；2）温度：-20℃～45℃；3）空气湿度：≤80%
18、随机配件	企业标配：1）合格证一份；2）说明书一份；3）保修卡一份。

上一篇暂无

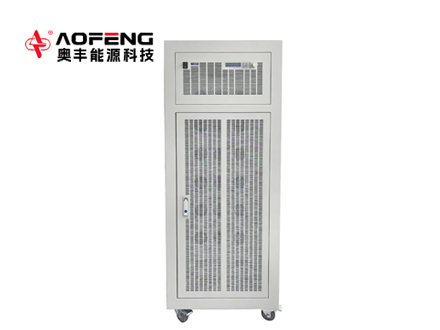

下一篇15KV1A高压直流电源
