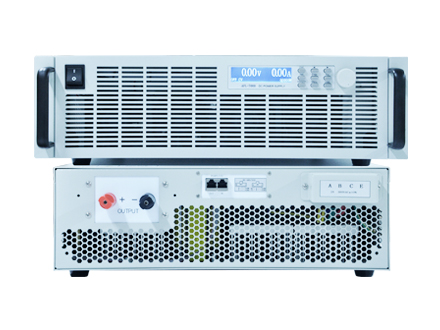

可编程直流电源

简要描述：AFL系列可编程直流电源采用3U尺寸设计，更高的功率密度以及运行效率；有源功率因数校正设计（选择），减小无功产生的浪费；宽输出电压电流范围下稳定工作，CV／CC

基础信息

产品型号

厂商性质

发布时间

2025-08-07

浏览次数

产品分类

PRODUCT CLASSIFICATION

新闻资讯

News Center

详细介绍

AFL系列可编程直流电源采用3U尺寸设计，更高的功率密度以及运行效率；有源功率因数校正设计（选择），减小无功产生的浪费；宽输出电压电流范围下稳定工作，CV／CC／CP三环工作，自动切换工作模式；电源支持并机功串扩展功能，方便使用；具有OVP、OCP、OPP、OTP、SCP多种保护模式，并且软硬件双重保护设计，保证电源可靠运行，支持多种通讯接口，满足更多应用场合；内置光伏电池板摸摄功能，以及汽车电子测试波形。


可编程直流电源特点

* 使用常规3U全宽19英寸机架式；

* 电压输出范围： 0~6000V(可定制更高电压）；

* 电流输出范围： 0~500A(可定制更高电流）；

* 高精度4位半LCD液晶显示屏，支持中英文显示；

* 模拟量输入编程功能，可分别控制电压、电流(用户可选5V/10V、4-20mA)；

* 外部ON/OFF控制端口，故障信号输出（故障为5V高电平，否则为低电平）；

* 强大灵活的程序编辑功能输出，可构成直流脉冲电源；

* 具有宽范围电压远端补偿能力；

* 支持电压监视输出和电流监视输出；

* 过压保护、过流保护、过温度保护等全方位保护功能；

* 标配RS485（默认）或RS232通讯接口（LAN、GPIB选配），支持标准SCPI、MODBUS通讯协议；

* 智能风扇控制，风扇寿命更长，噪音更小；

* 支持恒功率输出；

* 主从并联/串联操作模式，扩展输出功率。

技术参数

输入特性	输入电压/频率		单相220Vac±10% / 三相380Vac±10%50Hz±10Hz
	效率		85%-88%
	功率因数		1.5KW以内（0.99选装）、三相输入：0.9
	浪涌电流		<5A
直流输出	电压		最小设定电压不超过额定输出电压的 0.2%至额定值可调
	电流		最小设定电流不超过额定输出电流的 0.2%至额定值可调
恒压模式	最大输入调整率		≤0.2%额定值
	最大负载调整率		≤0.5%额定值
	时漂		≤0.5%额定值（因连续工作时间大于8小时时引起的输出电压变化率）
	温漂		≤0.5%额定值／℃（由环境温度引起的输出电压变化率）
	纹波（rms）		有效值≤0.5%额定值(FS)
	输出电压响应时间（ms）	上升0-额定值	<0V60V：80ms、60V~300V：<120ms、600V：<250ms
		空载下降	1U机型1000ms-5000ms、2U和3U机型3000ms-10s
		满载下降	1U机型250ms、2U和3U机型500ms
	暂态响应时间		输出电压恢复到额定输出电压的0.5%以内的时间；输出电流的变动值为额定的10-90%；输出电压设置范围：10-100%； ≤100V机型：8ms，＞100V机型：10ms。
恒流模式	最大输入调整率		≤0.5%额定值（因输入电压变化+10%-90%范围内引起输出电流变化率）
	最大负载调整率		≤0.5%额定值（因负载自10%-90%范围变化时，引起的输出电流变化率）
	时漂		≤0.5%额定值（因连续工作时间大于8小时时引起的输出电流变化率）
	温漂		≤0.5%额定值／℃（由环境温度引起的输出电流变化率）
	纹波（rms）		有效值≤±0.2%额定值(FS)
指示精度	电压表		4位半LCD，调节分辨率一个字，误差≤0.5%额定值(FS)
	电流表		4位半LCD，调节分辨率一个字，误差≤0.5%额定值(FS)
模拟编程	电压电流编程精度		额定输出 0-100%（可选择电压：0-5V/0-10V）,精度和线性是额定输出值的±0.5%
	电压电流回读精度		可选监测电压 0-5V 或 0-10V，精度 1%
	故障信号		4-5V（异常）， 0V（正常），输出阻抗 200Ω
产品尺寸	深宽高（mm）		520430132（含脚垫高10mm）注：深520mm不含电位器、不含输出接线端，如包含，深为：570mm
重量	含木箱的毛重		25KG

可编程直流电源规格型号

型号	电压（V）	电流（A）	功率（W）	输入电压（VAC）	接口
AFL-10500	10	500	5000	三相380	RS485（默认）\RS232
AFL-15300	15	300	4500	单相220	RS485（默认）\RS232
AFL-15500	15	500	7500	三相380	RS485（默认）\RS232
AFL-20300	20	300	6000	单相220	RS485（默认）\RS232
AFL-20500	20	500	10000	三相380	RS485（默认）\RS232
AFL-30200	30	200	6000	单相220	RS485（默认）\RS232
AFL-30250	30	250	7500	三相380	RS485（默认）\RS232
AFL-30500	30	500	15000	三相380	RS485（默认）\RS232
AFL-50120	50	120	6000	三相380	RS485（默认）\RS232
AFL-50150	50	150	7500	三相380	RS485（默认）\RS232
AFL-50150	50	150	7500	三相380	RS485（默认）\RS232
AFL-50200	50	200	10000	三相380	RS485（默认）\RS232
AFL-60100	60	100	6000	单相220	RS485（默认）\RS232
AFL-60120	60	120	7200	三相380	RS485（默认）\RS232
AFL-60150	60	150	9000	三相380	RS485（默认）\RS232
AFL-60200	60	200	12000	三相380	RS485（默认）\RS232
AFL-9080	90	80	7200	三相380	RS485（默认）\RS232
AFL-90100	90	100	9000	三相380	RS485（默认）\RS232
AFL-90150	90	150	13500	三相380	RS485（默认）\RS232
AFL-12060	120	60	7200	三相380	RS485（默认）\RS232
AFL-12060	120	80	9600	三相380	RS485（默认）\RS232
AFL-120100	120	100	12000	三相380	RS485（默认）\RS232
AFL-120120	120	120	14400	三相380	RS485（默认）\RS232
AFL-15020	150	50	7500	三相380	RS485（默认）\RS232
AFL-15060	150	60	9000	三相380	RS485（默认）\RS232
AFL-15080	150	80	12000	三相380	RS485（默认）\RS232
AFL-150100	150	100	15000	三相380	RS485（默认）\RS232
AFL-30020	300	20	6000	三相380	RS485（默认）\RS232
AFL-30030	300	30	9000	三相380	RS485（默认）\RS232
AFL-30050	300	50	15000	三相380	RS485（默认）\RS232
AFL-30060	300	60	18000	三相380	RS485（默认）\RS232
AFL-6008	600	8	4800	单相220	RS485（默认）\RS232
AFL-60010	600	10	6000	单相220	RS485（默认）\RS232
AFL-60015	600	15	9000	三相380	RS485（默认）\RS232
AFL-80010	800	10	8000	三相380	RS485（默认）\RS232
AFL-90010	900	10	9000	三相380	RS485（默认）\RS232
AFL-90015	900	15	13500	三相380	RS485（默认）\RS232
AFL-10008	1000	8	8000	三相380	RS485（默认）\RS232
AFL-100010	1000	10	10000	三相380	RS485（默认）\RS232
AFL-120010	1200	10	12000	三相380	RS485（默认）\RS232
型号	电压（V）	电流（A）	功率（W）	输入电压（VAC）	接口
AFL-15006	1500	6	9000	三相380	RS485（默认）\RS232
AFL-150010	1500	10	15000	三相380	RS485（默认）\RS232
AFL-20005	2000	5	10000	三相380	RS485（默认）\RS232
AFL-20006	2000	6	12000	三相380	RS485（默认）\RS232
AFL-25004	2500	4	10000	三相380	RS485（默认）\RS232
AFL-25006	2500	6	15000	三相380	RS485（默认）\RS232
AFL-30001	3000	1	3000	三相380	RS485（默认）\RS232
AFL-30003	3000	3	9000	三相380	RS485（默认）\RS232
AFL-30005	3000	5	15000	三相380	RS485（默认）\RS232
AFL-40001	4000	1	4000	三相380	RS485（默认）\RS232
AFL-50002	5000	0.5	2500	三相380	RS485（默认）\RS232
AFL-50002	5000	2	10000	三相380	RS485（默认）\RS232
AFL-50003	5000	3	15000	三相380	RS485（默认）\RS232
AFL-60001	6000	1	6000	三相380	RS485（默认）\RS232

* 本可编程直流电源机型可放19英寸标准机柜，电源底部脚垫可以拆卸。

配件

* 说明书×1

* 合格证×1

* 产品测试报告×1
